Variables

El campo Variables permite definir y personalizar de forma detallada cómo se representarán las variables que se extraen del sistema o del campo correspondiente. En esta sección, es posible especificar varios aspectos claves relacionados con las variables:

1. Formato del valor: Se establece cómo se mostrará el valor de la variable, incluyendo elementos como el número de decimales, el uso de notación científica o cualquier otro formato que facilite la interpretación de los datos.
2. Unidades de medida: Se puede determinar la unidad en la que se expresará cada variable, como metros, kilogramos, grados Celsius, entre otras, garantizando así la coherencia y claridad en la representación de los datos.
3. Rangos máximos y mínimos aceptables: Se definen los límites superiores e inferiores que una variable puede asumir. Esto es especialmente útil para validar datos, asegurando que los valores introducidos o calculados se mantengan dentro de parámetros lógicos o seguros según el contexto del sistema.

Este campo es una herramienta esencial para personalizar y garantizar la precisión, claridad y control de las variables dentro del sistema, adaptándolas a las necesidades específicas de cada caso de uso.

5.1 Guía para creación lista de listas de categorías.

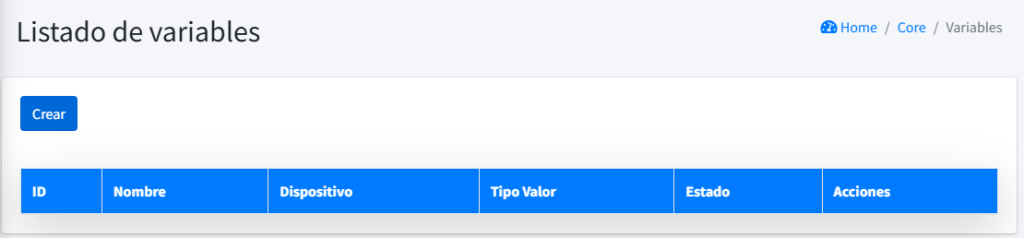

Como primero paso, hacer clic en crear.

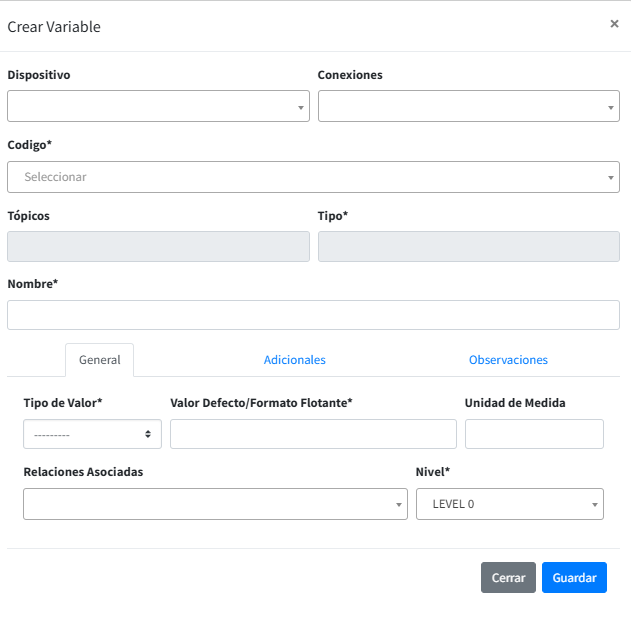

Se desplegará un bloque de información.

Para la creación de la variable definimos Dispositivo; es aquella ubicación donde se está realizando las mediciones para su respectivo monitoreo que se encuentra ubicado en campo, el cual, es instalado por el equipo de Induvix y es encargado de hacer la recolección de los datos de los distintos sensores presentes.

Se establece una conexión, que corresponde al intrumento electronico proporcionado e intalado por Induvix, el cual, se encuentra ubicado en campo y es encargado de hacer la recolección de los datos de los distintos sensores presentes.

Una vez seleccionado la conexión en Código se desplegará un listado de las distintas variables registradas en el AgentIO vinculadas al instrumento.

Los campos Tópicos y Tipo se llenan por defectos una vez seleccionado el Código.

Se define un nombre para la variable de modo de identificación y se especifica un tipo de valor:

Valor Crudo:

• Definición: Es el dato o valor en su forma original sin ningún procesamiento, transformación, ni formato adicional aplicado.
• Ejemplo: Un valor de sensor como 25.43 obtenido directamente de un dispositivo de medición.

Asociación (cod + val):

• Definición: Es un tipo de valor que combina un código (que puede ser una referencia o identificador) con un valor asociado. Este formato es útil para relacionar datos con sus descripciones o categorías.
• Ejemplo: A123 - 45.67 donde A123 es el código y 45.67 es el valor asociado.

Asociación (val):

• Definición: Similar a la asociación anterior, pero solo se muestra el valor, mientras que el código puede estar implícito o ser conocido por el contexto.
• Ejemplo: 45.67 como un valor, sabiendo que pertenece al código A123 por contexto.

Código Color:

• Definición: Representa un valor en formato de código de color, usualmente en notación hexadecimal, RGB, o cualquier otra representación estándar de colores.
• Ejemplo: #FF5733 (color en formato hexadecimal) o rgb(255, 87, 51).

Formato Flotante:

• Definición: Es un valor numérico en formato de punto flotante, utilizado para representar números decimales con una precisión específica.
• Ejemplo: 123.456 o 3.14.

Valor con Color:

• Definición: Un valor que está asociado a un color para representar visualmente un significado específico, como rangos, alertas, o estados.
• Ejemplo: Un valor de 75 podría ser mostrado en rojo si está fuera de un rango aceptable o en verde si está dentro de los límites normales.

Ya definido la forma de visualización del valor, se define la unidad de medida en la que se representa el valor a entregar.

Ejemplo: Se desea monitorear la temperatura interna de un horno, se define que los datos que se están registrando son datos de temperatura en grados centígrados por lo cual se define la unida de °C.

En caso de seleccionar un dato con asociación, desplegar la lista en el bloque de Relaciones Asociadas la cual está vinculada a la opción de Habilitar Asociación y seleccionar la asociación de interés.

Y por ultimo seleccionar el nivel de prioridad de cuya variable donde se dividen en cinco niveles desde el 0 al 4 donde el nivel 0 es el más critico y va en nivel descendiente hasta el nivel 4 que es el más bajo.

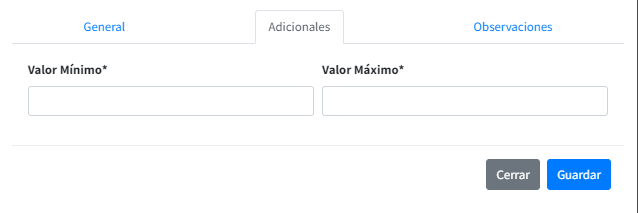

En la opción de adicionales.

Se selecciona el rango de valor desde un valor minimo a un valor maximo, es decir, que los valores que sean inferior al valor minimo o sea mayor al valor maximo no se tomarán en cuenta. por lo que es importante tener claro cual es el rango adecuado para cada variable monitoreada.

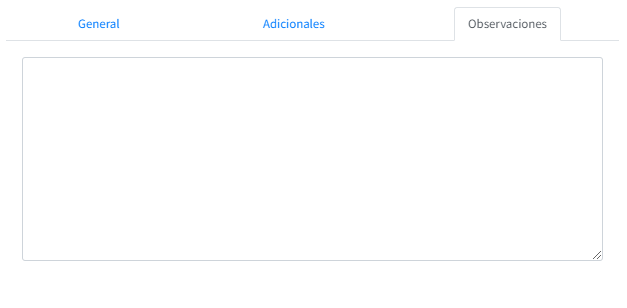

Como ultima opción tenemos las observaciones.

En esta opción se desplega un cuadro de texto donde se describe aspectos importantes a tener en cuenta sobre la variable.

Finalmente hacer clic en guardar generar la variable y aparezca en el panel central.
